(一)简介

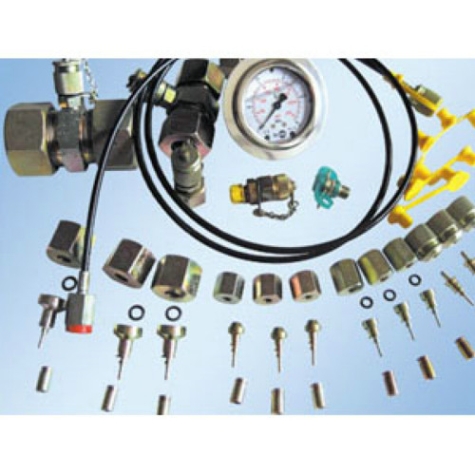

　　HF系列微型高压软管接头总成(测压软管、测压装置）公称通径为3mm,工作压力63MPa，用于液压系统中，测试液压系统中各点压力和作为传导流体介质的管道，该软管接头总成与测压点接头配套使用，具有结构优良，密封可靠、扣压牢靠，体积小，重量轻，使用简便等特点，其连接形式有铰接式，快换式，锥面密封式等形式，本厂也可提供用户需要的其它连接形式。
（二）技术参数 TECHNICAL DATA

公称通径Normal diameter d		3.0mm	2.0mm	4.0mm
软管通径Hose inside diameter d1		2.9mm	2.0mm	4.0mm
软管外径Hose outer diameter d		6.0mm	5.0mm	8.0mm
动态压力 Max.dynamic pressure Pd		40MPa(400bar)	47MPa(470bar)	35MPa(350bar)
静态压力 Max.quiesent pressure Ps		63MPa(630bar)	63MPa(630bar)	60MPa(600bar)
爆破压力Min.burst pressure Pe		160MPa(1600bar)	190MPa(1900bar)	150MPa(1500bar)
弯曲半径Min.bending radius Rmtn		30mm	20mm	40mm
重量Weight		25g/m	18g/m	47g/m
管子材料material		聚铣胺（PA)
增强编织层knitting		凯夫拉子、芳纶纤维
工作压力/工作温度PN/Temperature range		-40～+50℃：100%；＞80℃：86%；＞100℃：77%；＞120℃：60%
适用温度Temperature range		-40～+120℃
寿命 Life according		DIN 20024
安全系数 Safty coefficient		静载荷时为2.5(static)；动载荷时为4(Dynamic)
化学性能Acid-resistant		耐酸性溶剂
环境适用性Surrounding suitability		耐臭氧和紫外线无吸湿性
适用介质Medium		矿物油、水一乙二醇，酒精，汽油，乳化液，磷酸脂（需要特殊订货）
	(三)压力降曲线在1米长，35cst粘度的矿物油的条件下测试

（四）型号举例（四）型号举例
1、微型高压软管两端可任意选定接头的连接形式。
2、用户欲订购一端是快换式接头，其接头螺纹为M16，另一端是直接接压力表，其接口螺纹为M14×1.5,通径为3mm,软管长度为1.5m的软管总成，订货型号是：HFH2-P1-3-P-1.5。

(五）软管总成示例图Example of hose asembly

(六）接头连接尺寸 Construction size
1、快换式 Quick fitting:HFH*

H*	M2	d	L	S	备注remark
H1	M12×1.25	ф3.3	22	17
H2	M16	ф3.3	22	19
H3	M14×1.5	ф3.3	22	17
H4	M16×1.5	ф3.3	22	19
H43	-	ф3.3	19	-

2、直接接压力表 Direct to pressure gauge:HFP*

P*	M/d	I	L	S	备注remark
P1	M14×1.5	10	34	17
P2	M20×1.5	14	40	24
P3	G1/4''-19	10	34	17
P4	M30×1.5	20	48	36
P5	G1/2''-14	14	40	24
P6	M10×1	8	30	14
P11	1/8''-27NPT	13	30	14
P12	1/4''-18NPT	16	33	17
P13	3/8''-18NPT	16	35	22
P14	1/2''-14NPT	25	45	27

3、外固定螺纹式：Thread:HFG*

G*	M	I	L	S	备注remark
G1	M12×1.25	6	30	17
G2	M14×1.5	8	32	17
G3	M16×1.5	8	32	19
G6	M10×1	8	32	14
G7	M14×1	10	34	17
G8	M16×1	10	34	19
G21	7/16''-20UNF	10	34	14
G22	1/2''20UNF	12	36	17
G23	9/16''-18UNF	12	36	19

4、外螺纹式 HFE *

E*	M	I	L	S	备注
E1	M14×1.5	12	34	19
E2	G1/4	12	34	19
E3	M12×1.5	12	35	17
E4	M10×1	8	30	17
E5	G1/8	8	30	17

5、外锥螺纹式 HFT*

T*	d	I	L	S	备注
T11	1/8-27NPTF	11	33	13
T12	1/4-18NPTF	16	37	16
T13	3/8-18NPTF	16	37	19

6、内螺纹内锥面式 Inside screw thread:HFC *

C*	M	I	L	S	备注 remark
C1	M10×1	7	31	15
C2	M12×1.25	8	31	17
C3	M14×1.5	8	31	17
	M16×1.5	10	33	19
C5	M12×1	10	33	19
C6	M14×1	12	35	22
C21	7/16-20UNF	10	33	15
C22	1/2-20UNF	10	33	17
C23	9/16-18UNF	12	35	19

7、铰接式 Adjustadle fitting：HF J*

J*	M	H	B	d	L	S	组合垫圈	备注
J1	M10×1	20	8	10.2	35	15	10
J2	M14×1.5	25	10	14.2	39	19	14
J3	G1/8	20	8	10.2	35	15	10
J4	G1/4	25	10	14.2	39	19	14
J5	M8×1	20	8	8.2	33	14	8
J6	M12×1.5	25	12	12.2	35	17	12

8、O型圆密封式 HFF*

F*	M	I	L	S	备注 remark
F1	M8×1	8	35	14
F2	M10×1	8	35	14
F3	M10×1.25	8	35	14
F4	M14×1.5	9.5	37	19
F21	7/16-20UNF	10	37	17
F22	1/2-20UNF	10	37	17
F23	9/16-18UNF	11	39	19
F24	3/4-16UNF	11	40	24

9、内螺纹60度外锥接头 HFZ*

Z*	d	L	S	备注 remark
Z1	G1/8＂	26	14
Z2	G1/4＂	30	17
Z3	M10×1	26	14
Z4	M14×1.5	30	17

10、锥面密封式 Cone seal fitting. HF O*

O*	M/NPT/d1	I	d	L	S	密封圈	备注
01	M10×1	8	-	54	17	10
02	M14×1.5	12	-	58	19	14
03	M12×1.5	12	-	58	17	-
011	1/8-27NPT	12	-	58	17	-
012	1/4-18NPT	14	-	60	19	-
031	M12×1.5		6	33	14
032	M14×1.5		6	35	17
033	M14×1.5		8	35	17
034	M16×1.5		8	35	19
035	M16×1.5		10	35	19
036	M18×1.5		10	38	22

11、卡套式 HFK*

K*	M/NPT/d1	I	L	S	密封圈	备注 remark
K1	M10×1	8	51	17	10
K2	M14×1.5	12	55	19	14
K3	M12×1.5	12	55	17	12
K11	1/8-27NPT	12	60	19	-
K12	1/4-18NPT	16	60	17	-
K16	R1/9-28	12	55	16	-
K17	R1/4-19	16	60	18	-
