公制管接头

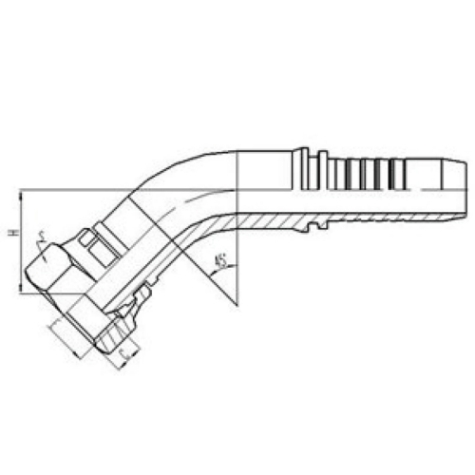

45°公制内螺纹球面密封

名称:45°公制内螺纹球面密封

详细信息
45°公制内螺纹球面密封的详细介绍:


螺纹 E

管 HOSE BORE

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

C

S

H

20141-10-03

M10X1

5

03

2.5

14

19.7

20141-14-04

M14X1.5

6

04

4.5

19

21.3

20141-16-05

M16X1.5

8

05

4.5

22

22.5

20141-18-06

M18X1.5

10

06

4

24

24.2

20141-22-08

M22X1.5

12

08

5

27

27.2

20141-26-12

M26X1.5

20

12

5.5

32

33.2

20141-27-10

M27X1.5

16

10

5.5

32

29.6

20141-30-12

M30X1.5

20

12

6

36

33.5

注: 1. 表中代号用于编织软管; 2. 如需用于缠绕软管代号改为E20142-xx-xx;
Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is E20142-xx-xx;
×
